烤包器控制柜以及熄火报警控制箱已经定制并且逐渐批量生产。一、熄火保护报警控制箱,中威公司简称:*控制箱具有如下功能:1、控制功能fst-a熄火保护报警控制箱箱内装有:烧嘴控制器、 紫外线火焰监测器、断路器、中间继电器、时间继电器、按钮、指示灯等控制元件。面板具有电源指示、着火指示、运行开关、运行指示。
郑州中威环保设备有限公司作为国内专业的烤包器生产厂家,设计、集成工业炉窑及烤包器自动控温系统。烤包器控制柜以及熄火报警控制箱已经定制并且逐渐批量生产。
一、控制箱具有如下功能:

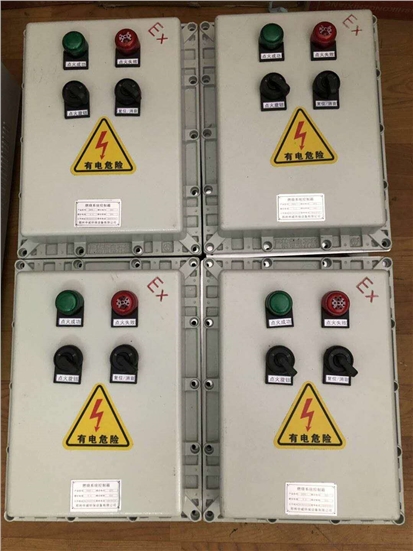

1、控制功能:FST-A熄火保护报警控制箱箱内装有:烧嘴控制器、紫外线火焰监测器、断路器、中间继电器、时间继电器、按钮、指示灯等控制元件。面板具有电源指示、着火指示、运行开关、运行指示。
该报警控制箱具有熄火联锁保护功能,当操作人员将转换开关旋至开状态,运行指示灯亮,燃气或燃油阀同时打开,(预留10秒(可调)钟点火时间,燃料阀保持打开至10秒(可调)点火时间结束,点火时间结束后,燃料阀则根据实际火焰信号来实现燃料阀的开关,比如有火保持打开,无火关闭。)系统燃烧正常运行时,燃料阀保持打开,当系统运行中出现意外熄火时,声光报警灯鸣叫,并延时1~3S关闭燃料阀,提示操作人员火焰熄灭,当操作人员排除故障后,方可重新运行操作。也可选择将着火信号以开关量的形式上传至上位机,便于操作人员进行监控。
2、适用范围:该熄火保护报警控制箱主要应用于钢厂烤包器、石化冶金环保等场合燃烧器的熄火保护报警,性能可靠、检测灵敏度高、现场操作简单等。
二、 烤包器PLC控制柜介绍:
根据钢包烘烤温度曲线实现自动控温功能,温度均匀,温差小。
1、炉膛温度控制系统:
该系统主要用于控制浇包温度。浇包温度的高低直接影响耐火材料炉衬乃至整个烤包器的寿命。
2、电气控制系统:
1、控制系统包括:吹扫控制、点火控制、温度控制、蓄热切换控制(蓄热式烤包器具有的功能)和传动机械控制等。控制系统包括PLC及相应软件、控制电气柜组成,PLC选用西门子(或国产)品牌,实现实时控制及操作,选用人机界面,用于实时显示烤包器各部分的工作状态,并可即时设定和修改工艺参数。
2、设有炉气定温控制方式,温控方式采用闭环控制,即由炉温热电偶采集的温度信号送入智能仪表或者PLC的闭环控制模块经冷端补偿,线性化处理,其结果与炉膛设定温度信号比较,再经PLC运算处理后,输出信号分别给供风风机以及天然气管路上的比例调节阀自动调节供风量以及天然气量的大小,从而调整火焰大小。
3、(蓄热式烤包器)点火程序如下:首先对炉膛进行吹扫,吹扫结束后可以点火,点火成功后可以点大火(二级点火),在点火过程中若失败,则重新对炉膛进行吹扫。点火成功后根据设定温度升温,由于蓄热再生床需间歇对助燃风进行预热,因而需不断地切换气动换向阀的方向来改变供风和排烟方向。PLC可以按设定的时间进行换向,也可依据排烟温度来控制阀的动作时间,炉温高,烟气温度高,则换向时间短(可自行设定)。
启动风机先吹扫(时间可设、风机频率可设)
↓
吹扫时间到降到风机点火频率(风机频率可设)
↓
点火→点火成功(成功信号回馈) →点火失败(在进行吹扫点火,成功信号回馈)
(两次点不着报警并停机,人工检查系统正常后从新启动)
↓
第四步:点火成功执行PID升温(温度可设)保温程序并进行蓄热换向(换向时间可调)
↓
第五步:超温报警切断所有燃气阀停机。
4、传动机械控制:它的功能是控制助燃风机电机,排烟风机、炉门风机以及炉门提升机构等的启停以及电机过载等故障进行保护。控制回路接收PLC的DO模块输出指示,从而实现自动控制功能。
三、主要操作画面
1、熔炉的主要操作功能、在线修参数改功能和部分控制功能由PLC实现,主要操作均可在触摸屏上完成。
四、控制主要设备参数
1、引风机:
2、鼓风机:
3、值班风机:
4、小枪风机:
5、炉门电机:
6、电磁阀:
三 郑州中威环保设备有限公司承接钢厂:(蓄热式烤包器)烤包器及自动控温系统设计、制作、安装、培训“交钥匙”工程
中威环保集团(郑州中威环保设备有限公司、 郑州德斯特自动化设备有限公司)承建国内外:大型工业炉窑 、烤包器、烧嘴、自动化自动化控制系统、脱硫脱硝设备、在线监控装置“总包”工程。
产品常见问答:
回转窑烧嘴(燃烧器)根据燃料不同分类为:
燃气回转窑烧嘴 ‚ 燃油回转窑烧嘴 ‚ 煤粉燃烧器等。
燃气燃烧器分为:天然气燃烧器 ‚ 液化气燃烧器 ‚ 轻烃燃气燃烧器 ‚ 煤气发生炉煤气 ‚ 高炉煤气燃烧器 ‚ 焦炉煤气燃烧器 ‚沼气燃烧器 ‚ 转炉煤气燃烧器等。
燃油燃烧器分为:柴油燃烧器 ‚重油燃烧器 ‚ 甲醇燃烧器 ‚ 醇基燃料燃烧器。
烧嘴内芯一般是不锈钢的,外部安装法兰一般是铸铁,烧嘴套筒有碳化硅和耐火材料的,需要根据实际情况而定。
蓄热式高温空气燃烧技术,在欧美一些国家简称HPAC燃烧技术。也称为无焰燃烧技术。
蓄热式熔铝炉最大的好处就是更加节能,常规烧嘴吨铝燃气耗量在:100立方/吨,蓄热式烧嘴燃气耗量在:65立方左右(仅供参考)。
烟大很有可能是空气量不足,导致的燃烧不充分冒黑烟,这时需要增加氧气量,确保燃烧充分。
天然气一个立方大概是10Kw,所以2000千瓦的烧嘴一小时天然气的用量是200立方。
燃气烧嘴的选择主要是靠加热物体的热量需要和热损失来确定的。因为烧嘴的调节比比较大,一般我们选择烧嘴都会选择偏大20%左右。这样能确保燃烧需要。
