粉尘(颗粒物)在线监测设备|脱硫脱硝设备

      粉尘(颗粒物)在线监测设备|脱硫脱硝设备

            颗粒物在线监测系统具有很高的灵敏度,配合烟气预处理模块,能可靠测量湿烟气中的烟尘(颗粒物)浓度。dst-100型 颗粒物在线监测系统由发射、接收单元、烟气预处理模块组成,通过对恒温测量池内烟气的测量,烟气预处理模块由采样探头、射流泵、加热单元、压力、温度控制单元、恒温测量池等部分组成,它完成将样气从烟道中抽出,并经加热装置使烟气温度达到烟气露点温度之上。

      一、产品介绍:

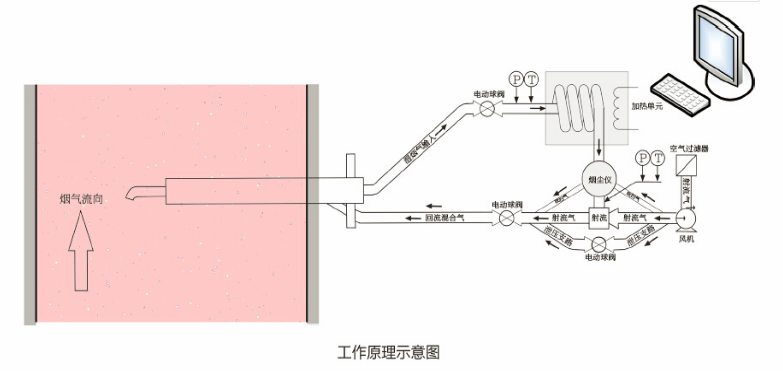

        DST-100型 颗粒物在线监测系统具有很高的灵敏度,配合烟气预处理模块,能可靠测量湿烟气中的烟尘(颗粒物)浓度。DST-100型 颗粒物在线监测系统由发射、接收单元、烟气预处理模块组成,通过对恒温测量池内烟气的测量,烟气预处理模块由采样探头、射流泵、加热单元、压力、温度控制单元、恒温测量池等部分组成,它完成将样气从烟道中抽出,并经加热装置使烟气温度达到烟气露点温度之上,然后送入恒温测量池进行测量。

      预处理模块尾气经采样探头重新返回烟道。所需射流气、吹扫气均由洁净风机单元产生,吹扫气 用于清洁烟尘仪的光学部件,确保系统长期可靠工作。

      二、规格参数:

      工作原理

      激光前向散射测量

      测定对象

      工业废气、烟尘(湿烟气)

      机械特性

        外壳
        尺寸
        重量
        防护等级

      全金属外壳

      1600×610×400 mm (H×W×D)
        约
      100Kg
        系统
      IP54,电子部件IP65

      光学特性

      工作波长

      (650±20)nm

      测量性能

        测量范围
        零点漂移
        量程漂移
        示值误差
        检出限
        烟道直径

      :(0 ~   5)mg/m3 :(0 ~ 200)mg/m3
        ±2%F.S./24h
        ±2%F.S./24h
        ±2%F.S.
        ±0.01mg/m3
        (0.7 ~ 20)米

      测量条件

        烟气流速
        烟气压力
        烟气湿度
        烟气温度
        防堵反吹

      (0 ~ 30)m/s
        -5Kpa ~ +5 Kpa
        ≤ 30g/m3 (含水量)
        300°

        自动,反吹时间间隔可设置

      供电要求

        电压
        功率

      220V
        ≤ 3KW

      环境工作条件

      工作温度

      -20ºC ~ +50ºC

      接口特性

        模拟输出
        数字接口

      (4 ~ 20)mA
        RS485

      三、测量原理

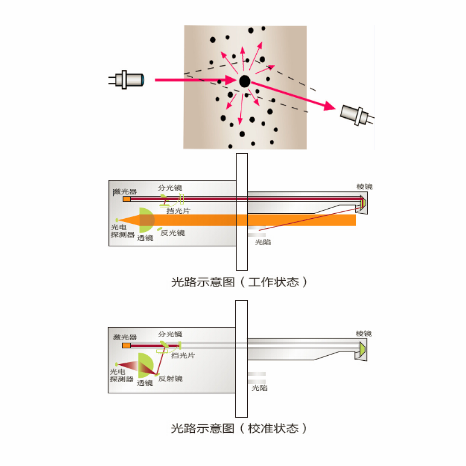

        DST-110型超低粉尘仪采用前散射原理测试颗粒的散射光强度,通过特定的算法输出烟尘的浓度。内嵌的高稳定激光信号源穿越恒温测量池,照射烟尘粒子,被照射的烟尘粒子反射激光信号,反射光强度与烟尘浓度成正比。接收单元与发射单元以特定的前散射角接收烟尘信号,获得*高的检测灵敏度。

      四、系统特点

      ◢ 超低量程,低量程(0 ~ 5) mg/m3,超高灵敏度,低检出限0.05 mg/ m3。

      ◢ 仪器采用多种先进技术。包括:相关噪声对消技术、激光发射功率稳定技术、*低噪声TIA、干扰控制与信号完整性设计、抗恶劣环境设计技术,提供快速、可靠和准确的定量烟尘排放数据。

      ◢ 独有自动校准专利技术,实现零点和满量程自动校准。

      ◢ 采用射流技术从烟道中抽取部分烟气,结构紧凑、安装简单、抗雷击、抗恶劣环境、成本低、维护量小。

      ◢ 烟气传输过程进行连续加热恒温,防止传输过程湿烟气冷凝产生的测量偏差。

      ◢ 采用智能控制技术,实时显示测量结果和系统运行状态参数。

      ◢ 通过内置的流速测量装置,可实现对湿烟气的等速采样。

      五、行业应用

      适合工业锅炉超清排放监测。包括火电、钢铁、冶金、水泥、铝业、石化、陶瓷工业等。

      ◢ 环保污染源烟粉尘排放监测(CEMS)

      ◢ 除尘设备效率监测

      ◢ 燃烧效率监测

      ◢ 工业制造过程中粉尘浓度的测量

      ◢ 工矿企业职业健康保护粉尘监测

      ◢ 生产车间、厂房的粉尘负荷监控

      ◢ 科学研究、实验现场测试

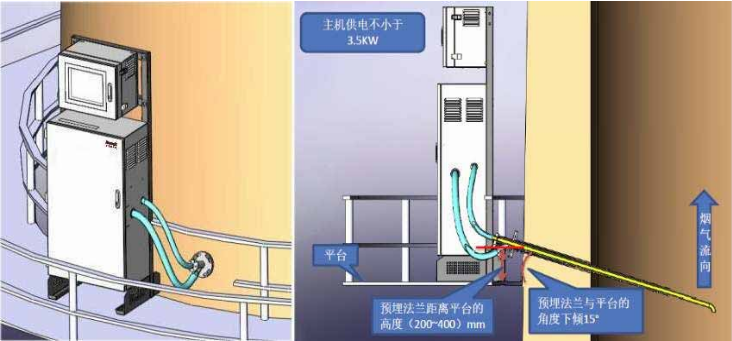

      六、安装准备

      请参照HJ/T 76-2007标准文件第6条要求。

      开孔:测量探头安装点开孔直径需大于56 mm,且孔位距离平台地面不高于400mm。

      预埋法兰:其通径需大于50mm。测量探头的法兰片螺栓孔心距130mm。(厂商预埋法兰规格为DN65,可根据需要选配。)

      焊接预埋法兰:在安装预埋法兰时需要将其下倾与水平面保持15°

      平台宽度:主机开门半径600mm

      供电:主机需要至少3.5KW
