一、气体燃烧器：气体燃烧器种类较多，以下按空气供给方式介绍几种工业锅炉上应用较多的燃烧器。

1、自然供风燃烧器（烧嘴）：按炉膛形状可以选择圆形或矩形燃烧器，低压燃气通过管子上的火孔流出，与空气事先预混合，是一次空气系数的扩散燃烧方式 , 因而也称为扩散燃烧器。这种燃烧器燃烧稳定、运行方便、而且结构简单，可以利用 300~400Pa 的低压燃气。但炉膛过量空气系数较大，α=1.2~1.6；排烟热损失q2 和气体不完全燃烧热损失q3 偏大 ；火焰较长，要求炉膛容积大；燃烧速度低，只用于很小容量的锅炉、窑炉。

2.、引射式燃烧器（烧嘴）：它的种类繁多。按燃烧方式分，它有部分空气预混合的本生燃烧方式和空气预混合的无焰燃烧方式两种。所用的引射介质可以是空气 , 也可以是一定压力的燃气，前者需要鼓风装置。

 (1) 大气式引射燃烧器 如图 3-46 所示。燃气以一定流速自喷嘴进入引射器，在引射器的缩口处将一次空气 ( α1=0.45~0.65) 引入，两者经混合后流向燃烧器头部，由直径为 2~10mm 的火孔流出，以本生火焰形式燃烧。这种燃烧器也只用于小型锅炉，它适用于各种低压燃气，而且不需要鼓风装置。但热负荷太大、结构笨重。　　

(2) 空气引射式燃烧器。燃烧器是与全部燃烧空气预混合的无焰燃烧器，炉膛出口过量空气系数小，燃烧强度高。但需要鼓风装置耗电大 ，适用于带有空气预热器的阻力较大的正压锅炉。　　

3.、鼓风式燃烧器。鼓风式燃烧器一般由分配器、燃气分流器和火道组成。种类较多，常用的有旋流式和平流式两种。这两类燃烧器的配风器与燃油燃烧器基本相似，燃气分流器的基本形式为单管式和多管式 。其结构简单，燃烧形成的火焰特征与通常旋流式和直流式燃油燃烧器也相似。这里不再一一叙述。

 4 、进口燃气燃烧器（燃烧机）：主要由三部分组成 ,即燃气系统、供风系统和控制系统 o 气系统功能是提供燃烧需要的燃气。主要由过滤器、稳压器、压力开关、*阀、电磁阀、流量调节阀、分配器等组成。风系统的功能是提供燃烧所需要的一定数量和压力的空气。主要由机壳、风机叶轮、风门、稳焰器 ( 配风盘 ) 、燃烧头、轴、滑杆、风门刻度盘、测压孔、燃烧头调整螺丝等组成。控制系统的功能使燃烧器按规定的程序工作。主要由接线端子、穿线孔、控制盒、接触器、热继电器、点火变压器、点火电*、电机 ( 含伺服电机 ) 、光电管 ( 火焰传感器 ) 等组成。　　

       控制系统的功能使燃烧器按规定的程序工作。主要由接线端子、穿线孔、控制盒、接触器、热继电器、点火变压器、点火电*、电机( 含伺服电机 ) 、光电管、( 火焰传感器 ) 等组成。　　

燃烧器结构简要介绍：　　

燃烧器结构燃烧器作为一种自动化程度较高的机电一体化设备，从其实现的功能可分为五大系统：送风系统、点火系统、监测系统、燃料系统、电控系统。　　

1、送风系统。送风系统的功能在于向燃烧室里送入一定风速和风量的空气，其主要部件有：壳体、风机马达、风机叶轮、风枪火管、风门控制器、风门档板、扩散盘。　　

2、点火系统。点火系统的功能在于点燃空气与燃料的混合物，其主要部件有：点火变压器、点火电*、电火高压电缆。　　

3、监测系统。监测系统的功能在于保证燃烧器*的运行，其主要部件有火焰监测器、压力监测器、监测温度器等。

4、燃料系统。燃料系统的功能在于保证燃烧器燃烧所需的燃料。燃油燃烧器的燃料系统主要有：油管及接头、油泵、电磁阀、喷嘴、重油预热器。燃气燃烧器主要有过滤器、调压器、电磁阀组、点火电磁阀组。

 5、电控系统。电控系统是以上各系统的指挥*和联络*，主要控制元件为程控器，针对不同的燃烧器配有不同的程控器，常见的程控器有：LFL系列、LAL系列、LOA系列、LGB系列，其主要区别为各个程序步骤的时间不同。

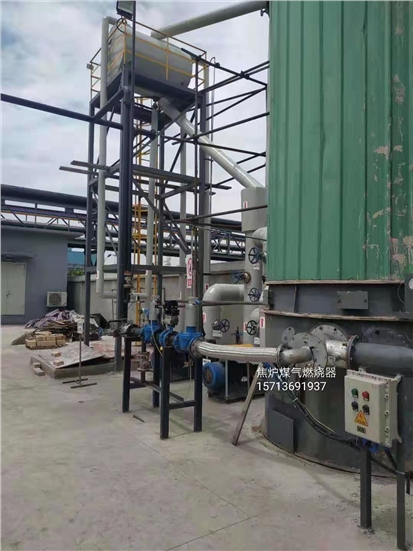

     针对特殊燃气，高炉煤气 焦炉煤气 转炉煤气，郑州中威环保设备有限公司设计 、制造高炉煤气锅炉燃烧器 、焦炉煤气锅炉燃烧器 转炉煤气锅炉燃烧器 、黄磷尾气锅炉燃烧器等，负责：设计、 锅炉改造 、安装、  调试“交钥匙”工程。

       中威环保（郑州中威环保设备有限公司、郑州德斯特自动化设备有限公司）设计、制造各类燃气烧嘴（燃烧器、燃烧机）、燃控系统及工业炉窑工程项目。
