平焰烧嘴加热的锌锅加热炉的炉体结构与煤气加热的锌锅加热炉的炉体结构完全一致。平火焰烧嘴已被应用与锌锅加热上,并且取得了良好的效果。这种烧嘴具有均匀的温度场,使被加热的锌锅受热均匀,可以较方便地组织炉压分布,使燃烧的生成物中氮氧化物值较低,可以减少对环境的污染。这类烧嘴市场上一般采用郑州中威环保设备有限公司设计的烧嘴。若采用效果更佳的燃烧器就是中威环保经营的美国烧嘴。
平焰烧嘴可以使火焰形成附壁射流和卷吸现象,它的简单原理是空气以切线方向进入或经过螺旋导向片,使空气在烧嘴的通道内形成高速的旋转,产生较大的离心力,使气流的径向速度增大,火焰也就渐渐缩短和扩张,高速旋转的空气将低速喷入的煤气或重油吸入了空气的流股内与空气边混合边燃烧,并在烧嘴砖的坑道里燃烧和旋转前进,而后经喇叭形出口的烧嘴砖沿着炉墙铺展开来,这样就形成了平展的火焰。
火焰的直径和厚度随烧嘴的能力大小而异,较小的为200mm,大的则可以达到2000mm。火焰厚度从20mm直至150mm。在火焰的平面上,*和边缘的温度差约20℃,火焰稳定性好,调节性强。在锌锅加热上应用取得了较好的效果。
下面是郑州中威环保设备有限公司在焦炉煤气锌锅加热采用平火焰烧嘴的工程实例。
锌锅*容量为200t,*小时生产量为19.5t。
燃料:
焦炉煤气热值/kcal·m⁻³ 4130
理论空气量/m³·m⁻³ 4.18
理论烟气量/m³·m⁻³ 4.88
炉前煤气压力/mmHG 250
燃烧方式:
空气过剩系数α 1.1
空气、煤气均不预热
燃料消耗量/m³·h⁻¹ 500
空气需用量/m³·h⁻¹ 1.1X4.18X500=2300
选用鼓风机:
电机·J 52-2 1台
功率/kw 10
烟气量/m³·h⁻¹ 500X[4.88+(1.1-1.0)X4.18]=2650
出炉烟气温度/℃ 600~700
燃烧装置:

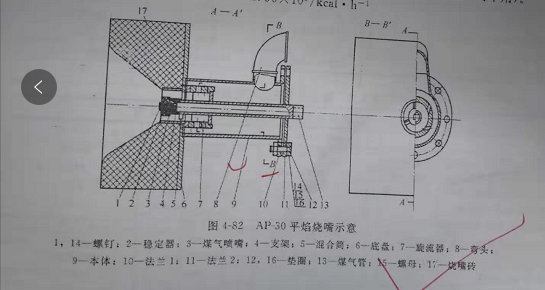

采用AP-30焦炉煤气平焰烧嘴,结构如图4-82所示。
烧嘴供热能力/kcal·h⁻¹ 4130X30≈0.12X106
烧嘴前空气压力/mmH2O 80~100
烧嘴前空气压力/mmH2O 200~250
烧嘴数量16个,均匀布置两侧。底部烧嘴6个,每端均匀布置9个(生产时不用)。
总的供热能力约0.12X106X16≈1.96X106/kcal·h-1
