化锌炉烧嘴|重油烧嘴

       铁制锌锅的寿命不长，一般经3-5个月就需掏锌进行修补，而经数次修补后锌锅就要报废。这不仅耗费了许多钢材，而且掏锌炉作业期间造成产量损失。耐火材料锌锅不存在锌液与锅壁的反应，其寿命大大延长，一般可达数年。

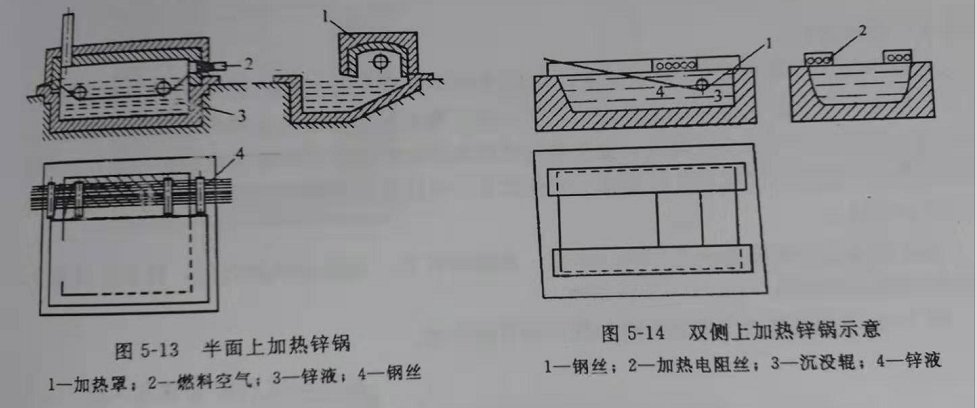

       耐火材料锌锅可用普通耐火材料砌筑，也可用耐火混凝土捣制，由于耐火材料的导热性差，故采用测加热已不可能，目前耐火材料锌锅大都是采用上加热。图5-13是上加热耐火材料锌锅的一种常见结构，锅身用耐火材料构筑，内盛锌液在一半锌液的表面覆盖加热罩（上火道），燃烧煤气，天然气或重油，配套郑州中威环保设备有限公司研发的重油烧嘴效果更佳。

辐射传热在锌液表面进行，另一半为钢丝热镀工作区。钢丝吸收的热量通过锌液的对流和锌液的热传导获得补充。

       锌液的对流的形成，是由于钢丝周围的冷锌液其密度比较大，能自然下降到锌锅的下部，火道附近的热锌液则不断补充到钢丝附近。这样火道离钢丝太远或锌锅太浅都不利于锌液的循环，为此常将锌锅加热区底部做成斜面或者半圆面形。

      上加热除了上半面加热形式以外，还有两侧上加热，中间上加热等方式。图5-14是两侧上加热炉的示意图。两侧上加热和中间上加热有利于热量的均匀传递和锌液的循环，但在操作上有所不便。       上加热是将热源直接辐射在锌液表面，热量有锌液面向底部锌液逐渐传入；这样表面锌液温度高，易形成氧化锌即所谓锌灰，加热器辐射出来的热量只有少部分被锌液吸收，大部分散失到大气中。这样增加了镀锌的锌耗和能耗，而且上加热设备所占的空间大影响操作。
