天然气化锌炉厂家详解:锌锅的热平衡及供热要求
热镀锌行业: 要维持锌锅的正常工作,就应维持锌锅在锌液温度相对稳定(±2.5℃)时吸热与放热的平衡,如果吸热量大于放热量,则锌锅温度会向上波动;反之,如果吸热量小于放热量,则锌液温度将向下波动。锌锅的热量支出只要有以下几项。
- 加热钢丝 Q1=GFeCFe(T1-T2)
式中 Q1-每小时内钢丝所吸收的热量,kcal·h-1;
GFe-镀锌炉钢丝小时产量,kg · h-1;
CFe-钢丝的比热容,取0.125kcal·(kg·℃)-1;
T1-锌液温度,℃;
T2-钢丝入锌锅温度,℃。
- 熔化锌锭。钢丝不断地带走锌,使锌液逐渐少,为了维持正常生产,应及时补充锌。熔化锌锭所需热量(近似地认为固体锌与液态锌比热相等)为 Q2=GznCzn(T1-T2)+CznL
式中 Q2-每小时锌锭熔化所吸收的热量,kcal·h-1;
Gzn-每小时补充的锌锭重量,kg;
Czn-锌的比热容,取0.1kcal·(kg·℃)-1;
T1-锌液温度,℃;
T2-锌锭入锅前温度,℃;
- 锌锭熔化潜热,24.09kcal·kg-1。
- 锌液表面热量散失
锌液表面热量散失按其散热方式分为对流散热和辐射散热,分别为 Q3=α(T1-T2)Szn
式中 Q3-锌液面对流散热量,kcal/h;
Szn-锌液面表面积,㎡;
T1-锌液温度,℃;
T2-环境温度,℃;
α-锌液表面对流散热系数,kcal·(㎡·h·℃)-1。

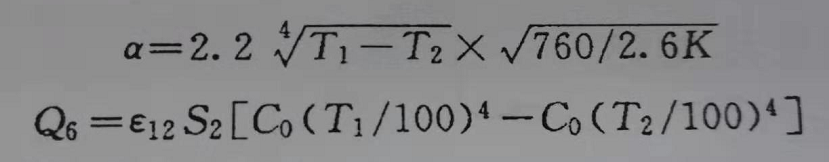

α=2.8(T1-T2)1/4(B/2.6K)1/2
式中 T1-T2—环境温度之差,℃;
B—大气压强取760mgHg;
K—用热力学温度表示的环境温度,K。
Q4=ϵ12Szn[Co(T1/100)4-Co(T2/100)4]
式中 Q4-锌液表面辐射热量,kcal·h-1;
ϵ12-带有氧化锌灰的锌液表面对环境空气的系统黑度,取0.28;
Co-黑体辐射系数,取4.96kcal·(㎡·h·k)-1.
- 炉墙热量损失。炉墙热量损失也分为对流散热损失和辐射散热损失,分别为 Q5=α(T1-T2)S2
式中 Q5-炉墙面对流散热损失,kcal·h-1;
T1-炉墙温度,℃;
T2-环境温度,℃;
S2-炉墙总面积,㎡;
α-炉墙对流散热系数。
式中 Q6-炉墙辐射散热损失,kcal/h;
ϵ12-炉墙对环境系数黑度,若炉墙用钢板包裹,可取0.7;
Co-黑体辐射系数,取4.96kcal·(㎡·h·k)-1.
向锌锅供热时,还应考虑一下要求。
- 供热能力要略大于镀锌锅炉的热量支出。如果供热能力过强,则温度控制系统工作过于频繁,会影响该系统长期有效地工作。此外,供热能力过强,还会使得单位面积在单位时间内所传递的热量(即加热强度)增大,会缩短锌锅的寿命。
- 除开炉化锌的阶段以外,在正常生产作业时只向锌锅侧部供热,底部停止供热。这样可以防止锌液下部温度升高而导致锌液向*动将底渣带至上部锌液。
- 供应热量的分配应当与锌锅各部所需热量匹配。锌液表面散热量比其他表面散热量要大得多,另外钢丝在锌锅表面下约500mm处通过,则此高度所需的热量*多,所以在向锌锅供热时,热量主要应从锌锅的上部输入。

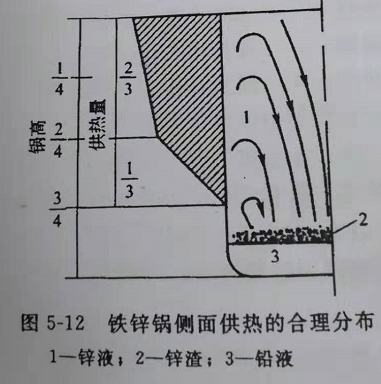

巴布利克认为铁锌锅侧部供热的热量合理分布应当如图5-12所示,即在锌锅的上半部分输入全部热量的2/3,在它毗邻的1/4部分输入全部热量的1/3,在*下部的1/4部分,不输入热量,防止铁锅局部过热。
当采用煤气或重油加热锌锅时,为了防止局部过热,烧嘴喷出的火焰不得直接冲刷锅壁,为此,可采取如下措施。
- 在锌锅外加一铁板套,其间盛铅液作为传热介质,可避免锌锅局部过热。
- 将带孔眼的不锈钢板,留空地套在锌锅外侧,火焰灼烧不锈钢外套而不直接灼烧新锅壁。
- 采用强迫循环燃气,使各处温度均匀。
- 采用先进的涡流平焰式烧嘴。这种烧嘴所喷出的火焰长度短、直径大、能满足锌锅均匀受热的要求。
- 在锌锅外壁贴衬一薄层耐火砖。
