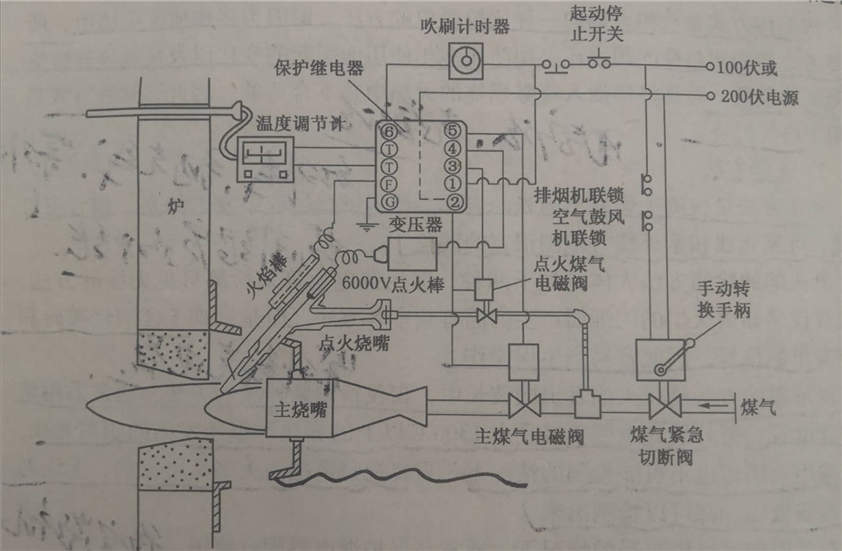

图10-15是采用煤气烧嘴时的燃烧*系统的例子。

火焰检测器是采用电气方法，但是，即使采用光学方法时，其*系统也大致不变。

如图所示，在煤气管道上装设紧急切断阀，当排烟机或空气鼓风机发生故障时，便立即切断煤气，以防止爆炸混合物的产生。这种情况下，将联锁控制的排烟机和空气鼓风机启动后，用手动转换手柄打开紧急切断阀，然后把启动停止开关置于“启动”位置上。电源一经接通，吹刷用的计时器便开始动作，仅在规定的时间内进行炉内吹刷，使保护继电器的电源接通。这样一来，继电器内的真空管在短时间内变热，打开点火煤气电磁阀，开始向点火烧嘴送煤气。同时，向点火变压器送电，在点火烧嘴的火焰口处，开始持续进行电火花便使煤气着火，与此同时，在火焰棒上有电流流过，然后，主煤气电磁阀打开，同时停止放电，恢复到正常运转状态。如果因为某种原因，点火火焰脱火，检测不出来火焰的时候，则在1s以内停止主煤气，重新进行点火操作。当这种状态延续15s以上时，通过复位继电器的作用，使与燃烧有关的电源全部切断，开始吹刷。如果不经过足够的吹刷时间，则电源就不会接通。也就是说，采用一个保护继电器进行自动点火、火焰检测、熄火以及重新吹刷等操作。

程序控制装置

程序控制装置是一种自动控制装置，在程序控制装置中装有继电器和计时器等，一旦按下启动开关便按计划进行辅助装置启动、预吹刷、点火烧嘴的点火、主烧嘴的点火和点火烧嘴熄火等一系列运转程序，如果按下停止开关的话，便按计划进行主烧嘴熄火、*终吹刷和辅助装置停止等一系列运转程序。

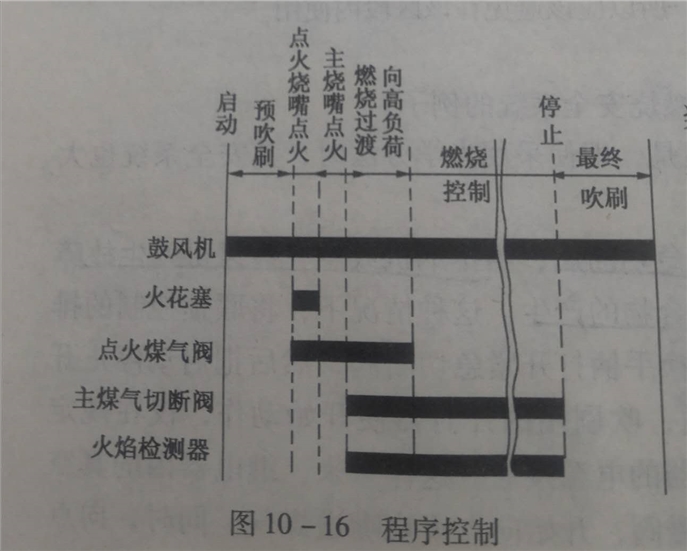

图10-16是程序控制的一个例子。

如果按下启动开关，鼓风机便启动，进行预吹刷。预吹刷的时间是利用到计时器或真空管开始动作的加热时间。经过一定时间后，假若无其他异常的话，点火系统的阀门打开，
将点火用的燃料供给点火烧嘴，借助于火花塞的电火花。点燃点火烧嘴。点火烧嘴着火着火后，经过定时间(使用计时器或继电器)切断阀打开，将燃料供给主烧嘴。
因为这时*处于低流量的燃烧状态，所以*预先将燃料供给量调节到低燃烧量。火焰检测器依据主烧嘴的着火，检测出火焰，根据这个检测信号，增加燃烧流量调节阀以及鼓风开挡板的开度，由低燃烧量逐渐过渡到高燃烧量。一旦燃烧状态达到设计燃烧量，点火系统的阀门则关闭，点火烧嘴停止燃烧，根据炉内温度或蒸汽压力进行燃烧控制。如果该程序中的规定条件不满足的话，则前述的*装置便进行动作。
  如果停止开关或燃料切断阀，进行联锁操作的话，则切断阀关闭，燃烧停止。依据燃烧停止，火焰检测器检测出火焰的熄灭，根据这个检测信号，供给装置从高燃烧量位置过渡到低燃烧量位置，而处于启动时的状态。对燃烧停止后残留的煤气进行*终吹刷。*终吹刷的时间，利用到计时器或真空管动作停止的冷却时间
经过一定时间后，鼓风机及辅助装置停止运转，完成了自动停止的程序。
